国产精品白浆无码浪潮AV,国产精品视频一区日韩丝袜,久久蜜月Aⅴ毛片免费看

瑞典一勝百冷作模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 冷作模具鋼 > 瑞典一勝百冷作模具鋼 >

XW-5

品牌：	一勝百ASSAB
原產(chǎn)地：	瑞典
規(guī) 格：	詳見說明
材質(zhì)等級(jí)：	AAA級(jí)
加工工藝：	真空脫氣
化學(xué)成分：	詳見鋼材成分
常規(guī)應(yīng)用：	沖壓模/成型模

詳細(xì)信息
鋼料規(guī)格
鋼料成分

一勝百XW-5是一種含鎢的高碳、高鉻合金工具鋼，其特點(diǎn)是具有極高的耐磨性和高抗壓強(qiáng)度，以及淬硬后高表面硬度與優(yōu)良的淬透性，淬硬時(shí)優(yōu)良的穩(wěn)定性和優(yōu)良的抗回火軟化性。ASSAB XW5冷作模具鋼因其具有優(yōu)異的耐磨性已經(jīng)被工程界廣為接受，其適用于長(zhǎng)壽命模具加工，并且在生產(chǎn)過程中維修保養(yǎng)費(fèi)用低，具有很好的經(jīng)濟(jì)效益。
德松模具鋼進(jìn)口的XW-5模具鋼適用于需要極高耐磨性的模具，如薄而硬的材料的沖切和剪切模具；長(zhǎng)壽命的沖壓模具、成型模具；陶瓷和磨損性塑料的成型模具；彎管模、拉伸模、深拉模、卷邊模、旋壓成型模；冷拉模、精整模、金屬粉末壓實(shí)模；冷態(tài)復(fù)模用母模等。

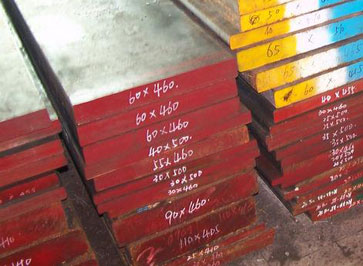

德松公司交貨狀態(tài)為軟退火至約240HB\顏色標(biāo)志為紅色。
其他地區(qū)代碼為AISI:D6模具鋼/AISI:D3/WNr:1.2436模具鋼

加工處理：
軟性退火：在保護(hù)氣氛下，加熱至850℃，均熱后以每小時(shí) 10℃爐冷至 650℃, 然后空冷。
應(yīng)力消除：模具經(jīng)粗加工后，應(yīng)加熱到 650℃,均熱保溫兩小時(shí)，緩冷至 500℃,然后空冷。
淬火：預(yù)熱溫度：600-700℃，奧氏體化溫度：920-1000℃，通常選擇940-980℃。
回火：參照回火曲線圖根據(jù)所需硬度選擇回火溫度?；鼗饍纱吻颐看位鼗鸲柬毨鋮s到室溫。最低回火溫度是180℃。每次回火至少保溫兩小時(shí)。
淬火介質(zhì)：循環(huán)空氣或氣體真空爐中足夠正壓的高速氣體，在鹽浴爐或流態(tài)爐中180 - 500℃分級(jí)淬火，隨后空冷溫油，約80℃。注意：模具冷卻至50 - 70℃后必須立即回火
深冷處理：尺寸穩(wěn)定性要求高的模具應(yīng)當(dāng)采用深冷處理，否則在使用過程中可能發(fā)生體積變化。例如測(cè)量工具量規(guī)和某些結(jié)構(gòu)零件。淬火后，模具應(yīng)先深冷后回火。XW-5深冷處理一般將模具先冷至-150℃到-196℃保持3 - 4小時(shí)，由于深冷介質(zhì)及設(shè)備的限制有時(shí)采用-40℃及更低的例如（-80℃)。深冷處理將使模具的硬度提高1到3HRC。形狀復(fù)雜的模具應(yīng)避免進(jìn)行深冷處理以降低開裂風(fēng)險(xiǎn)。

扁料厚	扁料闊	圓料直徑
10mm~500mm	50mm~1000mm	10mm~600mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫(kù)記錄，如需詳細(xì)規(guī)格參數(shù)請(qǐng)另行咨詢。

元素	碳C	鉻Cr	錳Mn	硅Si	鎳Ni	鎢W
含量	2.05	12.7	0.8	0.30		1.1

瑞典一勝百XW-5模具鋼材料|XW5工具鋼專業(yè)供應(yīng)商 - 德松模具鋼

XW-5

在線客服

客服電話
